Прочное, ровное и несгораемое перекрытие должно быть в каждом здании. Этими качествами отличаются железобетонные плиты перекрытия — основные конструкции для монтажных работ. Заказчик строительства должен владеть информацией о видах и размерах плит перекрытия, их несущей способности по ГОСТ.
Различия между пустотными плитами состоят не только в их длине, толщине и ширине. Их технические характеристики гораздо шире. Поэтому мы рассмотрим их подробно.
Государственный стандарт плит перекрытия – закон прочности
Основные требования содержатся в ГОСТ 9561-91.
В нем указана градация панелей перекрытия в зависимости от:
- толщины;
- диаметра отверстий;
- количества сторон опирания на стены.
Помимо различий в толщине размерах, пустотные плиты перекрытия классифицируются по виду армирования. В ГОСТе прописано, что при 2-х или 3-х стороннем опирании на стены, в панелях должна применяться предварительно напряженная арматура.
Важный вывод, который можно из этого сделать, – запрещается пробивать отверстия в таких плитах под инженерные коммуникации. Иначе будет нарушена целостность арматуры и плита потеряет несущую способность.
В пункте 1.2.7 ГОСТа 9561-91 сделано исключение. В некоторых видах плит можно не ставить напрягаемую арматуру:
- Толщина 220 мм, длина 4780 мм (отверстия диаметром 140 и 159 мм);
- 260 мм, длиной менее 5680 мм;
- 220 мм, любой длины (отверстия 127 мм).
Получив такие конструкции на объекте, не удивляйтесь. Они соответствуют нормам.
Тонкости технологии

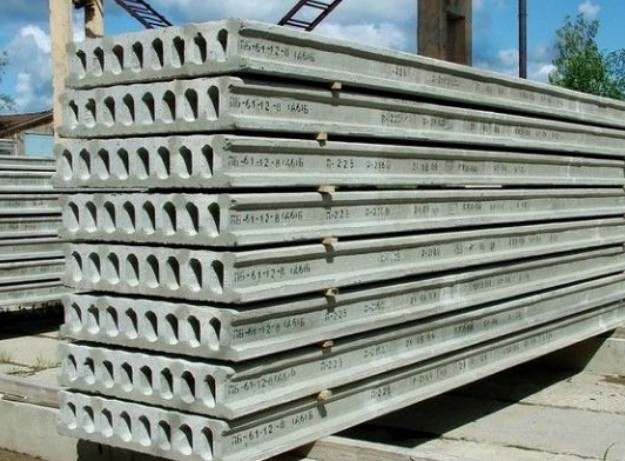

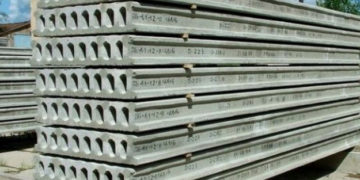

Есть несколько способов изготовления плиты перекрытия. Панели марок ПК и ПГ делают в опалубке. Плиты ПБ делают на конвейерной линии. Конвейерная технология лучше опалубочной. Поэтому поверхность у панелей марки ПБ более ровная, чем у плит ПК и ПГ.
Конвейерная методика дает возможность отливать панели ПБ любой длины (начиная от 1,8 до 9 метров). Данный факт очень важен, когда на объекте нужны доборные плиты.
При укладке панелей появляется несколько участков, в которые не поставить стандартные плиты. Из положения выходят, заполняя их монолитным бетоном. Качество такой конструкции уступает заводскому.

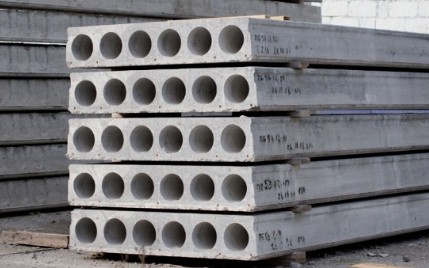

Плиты ПК и ПГ лучше панелей ПБ потому, что в них можно делать отверстия, не опасаясь разрушения. Кроме того, диаметр пустот у них составляет 114 мм. Это позволяет пропустить канализационный стояк (диаметром 80 или 100 мм).
В панелях типа ПБ отверстия узкие — 60 мм. Здесь приходится перерубать ребро для пропуска стояка, ослабляя тем самым конструкцию. Строители говорят, что перерубка неприемлема только для ответственного многоэтажного монтажа. На малоэтажном доме пробивка полостей в плитах ПБ допускается.
Плюсы пустотных железобетонных плит
Назовем основные:
- Небольшая масса;
- Такие панели снижают вибрацию, обладая хорошей звукоизоляцией;
- внутри пустот можно прокладывать коммуникации;
- огнестойкие и влагостойкие;
- оперативный монтаж;
- долговечность.

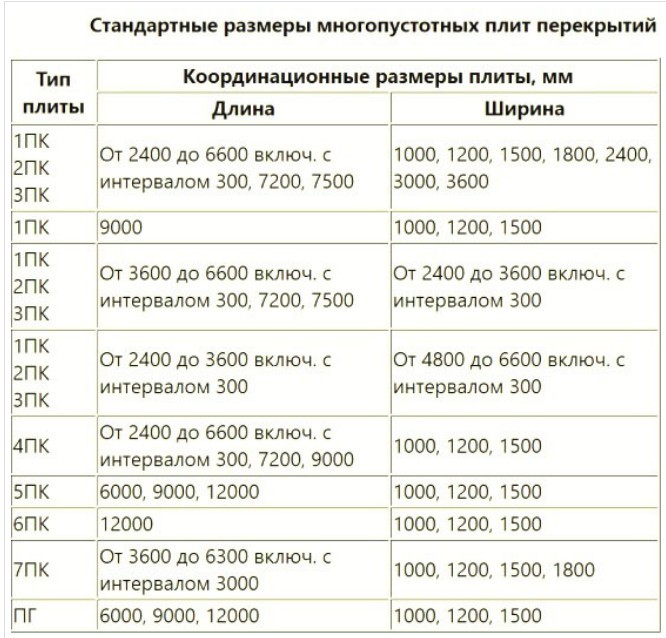

Размеры пустотных плит перекрытия
Конструкторы максимально унифицировали панели, что позволило делать плиты любого размера. Изменение ширины и длины идет с шагом от 100 до 500 мм.
Плиты перекрытия. Маркировка
Умение правильно расшифровывать маркировку поможет застройщику при выборе панелей.
ГОСТ 23009 устанавливает условные обозначения для таких конструкций. Марка включает 3 буквенно-цифровые группы.
Первая содержит информацию о типе панели, длине и ширине в дециметрах.
Вторая группа указывает:
- Несущую способность или расчетную нагрузку (килопаскали или килограмм-силы на 1 м2);
- на предварительно напряженных плитах ставят класс арматуры;
- вид бетонной смеси (Л — легкая, С – силикатная), тяжелый бетон в маркировке не обозначают.
Третья группа содержит особые условия применения — стойкость к агрессивным газам, сейсмическим воздействиям и т.д.. Здесь также указывают особенности конструкции плит — наличие дополнительных закладных деталей.
Разберем пример маркировки пустотных панелей:
Плита пустотелая (тип 1ПК, длина 6280 мм, ширина 1490 мм), рассчитанная на нагрузку в 6 кПа (600 кг/м2). Изготовлена из легкого бетона с напрягаемой арматурой класса Ат-V.
Она будет промаркирована следующим образом: 1ПК63.15-6АтVЛ.
Плиты, изготовленные из тяжелого бетона и предназначенные для сейсмоопасной зоны (сейсмичностью до 7 баллов, маркируют третьей группой символов — 1ПК 63.15-6АтV-С7.
Все виды пустотных панелей рассчитывают на нормативную нагрузку 150 кг/м2. Сюда входит вес людей, оборудования и мебели.
А вот несущая способность стандартных панелей колеблется в пределах 600 — 1000 кг/м2. Если мы сравним норму в 150 кг/м2 с прочностью панелей, то поймем, что запас прочности здесь 4-6 кратный.
Тип плиты | Привенная толщина плиты, метры | Средняя плотность бетона плиты, кг/м3 | Длина плиты, метры | Характеристика здания
|
1ПК,1ПКТ, 1ПКК | 0,12 | 1400-2500 | до 7,2 включительно | Жилые дома (звукоизоляция помещений обеспечивается устройством плавающих, пустотных, беспустотных или слоистых полов, а также однослойных полов по стяжке |
1ПК | 0,12 | 1400-2500 | до 9,0 | Общественные и производственные здания |
2ПК, 2ПКТ, 2ПКК | 0,16 | 2200-2500 | до 7,2 | Жилые дома, в которых звукоизоляция жилых помещений обеспечивается устройством однослойных полов |
3ПК, 3ПКТ, 3ПКК | 0,16 | 2200-2500 | до 6,3 | |
4ПК | 0,16 | 1400-2500 | до 9,0 | Общественные и производственные здания |
5ПК | 0,17 | 2200-2500 | до 12,0 | |
6ПК | 0,15 | 2200-2500 | до 12,0 | |
ПГ | 0,15 | 2200-2500 | до 12,0 | |
7ПК | 0,09 | 2200-2500 | до 7,2 | Жилые здания (малоэтажные и усадебного типа) |
В таблице выше указана приведенная толщина плит. Это не геометрическая толщина, а специальный параметр. Его создали для оценки экономичности и получают делением объема бетона, уложенного в плиту, на площадь поверхности.
Ориентировочные цены
Ценовые характеристики самых распространенных панелей выглядят так:
- плиты ПК 30.12-8 – от 5 900 руб./ед.;
- ПК 40.15-8 – от 8 800 руб./ед.;
- ПК 48.12-8 – от 7 100 руб./ед.;
- ПК 51.15-8 – от 9 200 руб./ед.;
- ПК 60.12-8 – от 8 800 руб./ед.;
- ПК 60.15-8 – от 11 400 руб./ед.;
Монтаж пустотных плит перекрытия
Основное требование — строгое соблюдение параметров опирания на стены. Недостаток площади опирания вызывает разрушение стены. Излишнее – повышенные теплопотери через бетон.
Минимально допустимая глубина опирания:
- кирпич не менее 90 мм;
- керамические, пенобетонные и газобетонные блоки — 150 мм;
- стальные конструкции — 70 мм;
- железобетон — 75 мм;
При этом максимальная глубина заделки в стену не должна быть больше 16 см для кирпича и легких блоков. 12 см для бетона и железобетона.
Перед монтажом у каждой плиты нужно заделать пустоты (легким бетоном на глубину не менее 12 см). Класть панель «на сухую» запрещается. Для равномерной передачи нагрузки на стенах перед укладкой расстилают растворную «постель» толщиной не более 2 см.

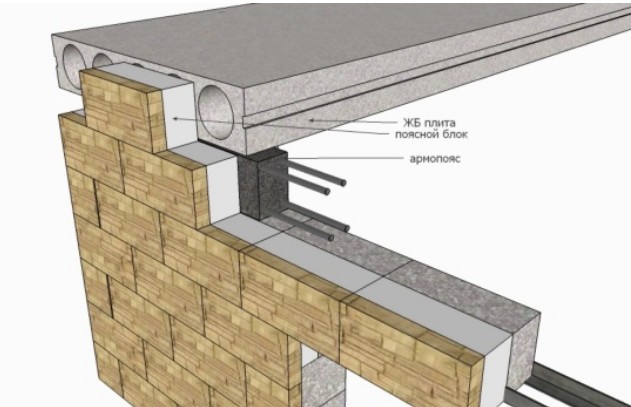

Перед укладкой плит перекрытия на блоки их газо или пенобетона под них делают бетонный армопояс. Он предупреждает продавливание блоков и требует наружного утепления для устранения мостиков холода.
